Descrição

Os TIGER E3 e TIGER E5 da Axel Technology são soluções profissionais para gerar estéreo MPX, codificação RDS/RBDS e gestão de sinais de emissão FM, concebidas para centros emissores, redes de radiodifusão e instalações que exigem elevada fiabilidade, flexibilidade de configuração e controlo remoto.

Ambos os modelos integram gerador estéreo digital, codificador RDS avançado, entradas e saídas MPX, AES/EBU e áudio analógico, podendo ainda ser equipados com opções como MPX digital AES a 192 kHz, MicroMPX, tuner FM e alimentação redundante.

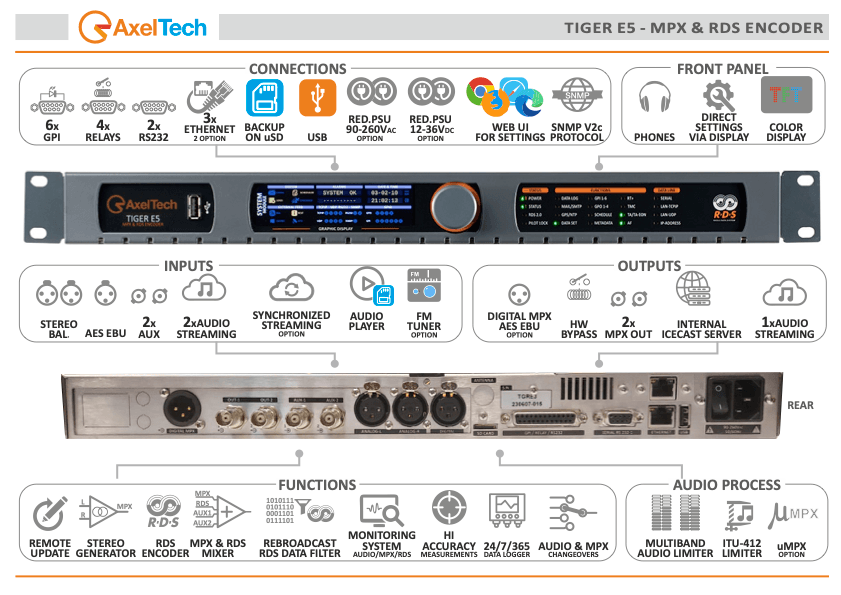

A principal diferença entre os dois modelos está na interface de operação: o TIGER E3 é orientado para configuração e gestão remota, enquanto o TIGER E5 acrescenta display TFT frontal, permitindo monitorização e operação local mais direta.

Principais especificações técnicas

• Gerador estéreo MPX digital
• Codificador profissional RDS/RBDS
• Compatibilidade RDS 2.0 Ready
• Suporte UECP EBU SPB490
• Sincronização interna, por piloto MPX externo ou automática
• Ajuste digital do nível RDS
• Ajuste de fase entre 0 e 359,9°
• Saídas independentes para RDS+MPX e RDS
• Modos Side Chain, Loop Through e Bypass
• Subportadora RDS gerada digitalmente
• Conformidade CENELEC EN50067
• Descodificador RDS integrado
• Sincronização de Clock Time através de Internet
• Opção de sincronização GPS

Funções RDS

• PS, PI, PTY, PTYN, RT e RT+
• TA / TP
• EON
• CT
• AF Method A e Method B
• TMC, EWS, IH e TDC
• Free Format Groups
• Open Data Application
• PS Scrolling configurável
• Até 32 mensagens RadioText
• Integração com software de automação

Áudio e MPX

• Entrada estéreo analógica balanceada
• Entrada digital AES3
• Conversão A/D 24 bit / 48 kHz
• Sample rates entre 32 e 192 kHz
• 2 entradas MPX
• 2 saídas MPX
• Frequência piloto de 19 kHz
• Pré-ênfase selecionável: Off / 50 µs / 75 µs
• Separação estéreo superior a 70 dB
• Relação sinal/ruído ≥ 85 dB
• Resposta em frequência 30 Hz–15 kHz
• Modos Mono / Stereo

Gestão e conectividade

• 6 GPI + 4 GPO
• 2 × RS-232
• 3 × USB
• Ethernet

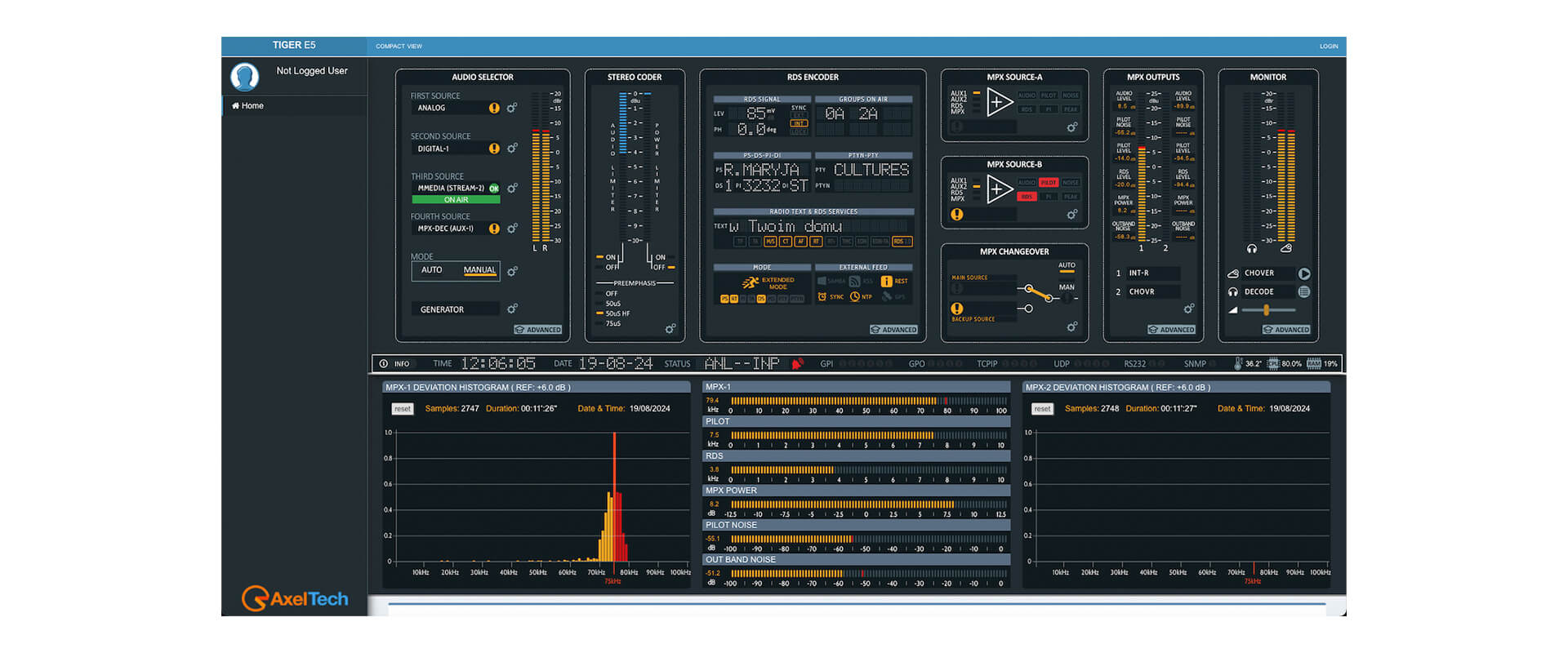

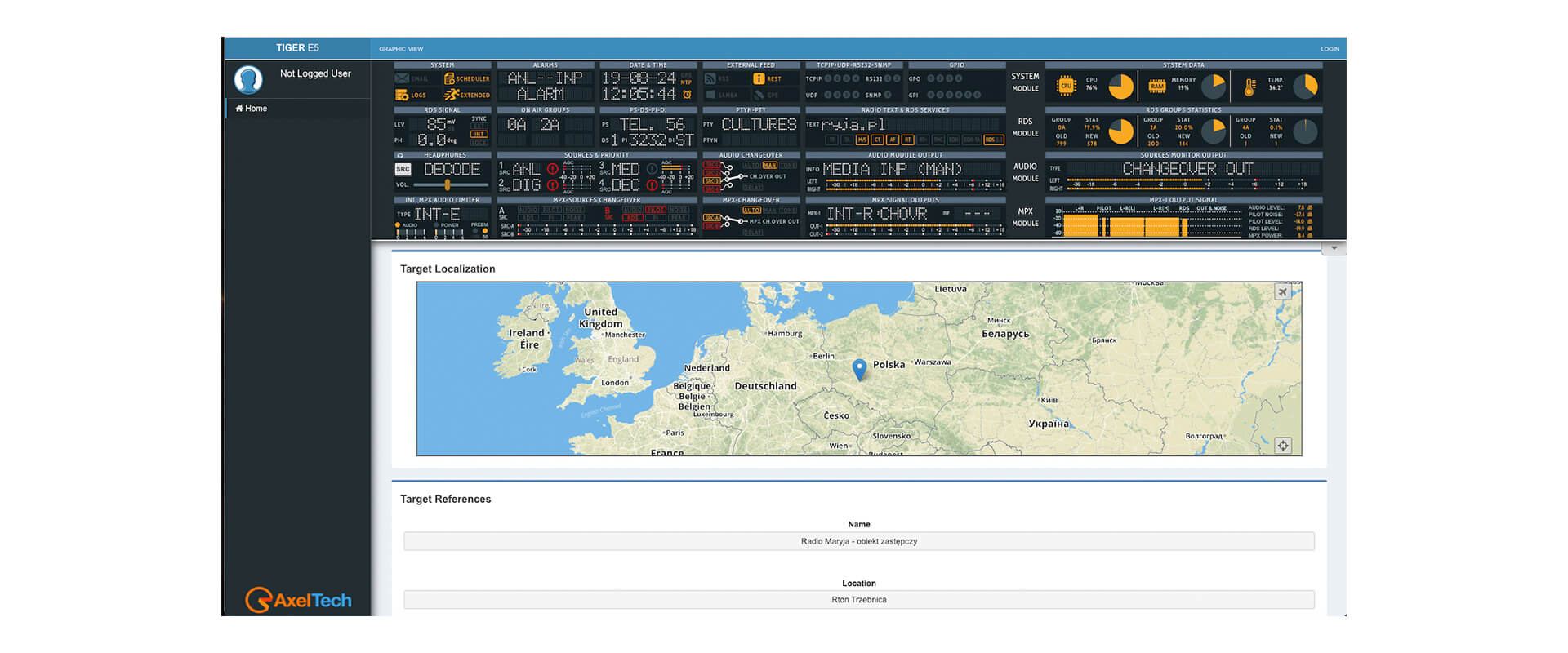

• Web Server
• FTP
• HTTP, UDP, TCP e NTP
• SNMP
• Comandos REST
• Alertas por SNMP Trap ou e-mail
• Atualização de firmware em campo
• 40 LEDs frontais para indicação de estado

Diferenças entre TIGER E3 e TIGER E5

• TIGER E3 — gestão essencialmente remota, solução mais simples e económica para instalações técnicas
• TIGER E5 — inclui display TFT frontal, facilitando a monitorização e operação local no centro emissor

Opções disponíveis

• Saída MPX digital AES/EBU a 192 kHz
• MicroMPX Encoder/Decoder
• Porta Ethernet adicional
• Tuner FM para monitorização Off-Air e rebroadcast
• Fonte de alimentação redundante AC
• Fonte redundante 12–36 VDC
• Módulo GPS externo

Características físicas

• Formato profissional 19″ / 1U
• Dimensões aproximadas: 485 × 44 × 240 mm
• Peso inferior a 3 kg
• Alimentação universal 90–260 VAC
• Consumo aproximado: 15 W
