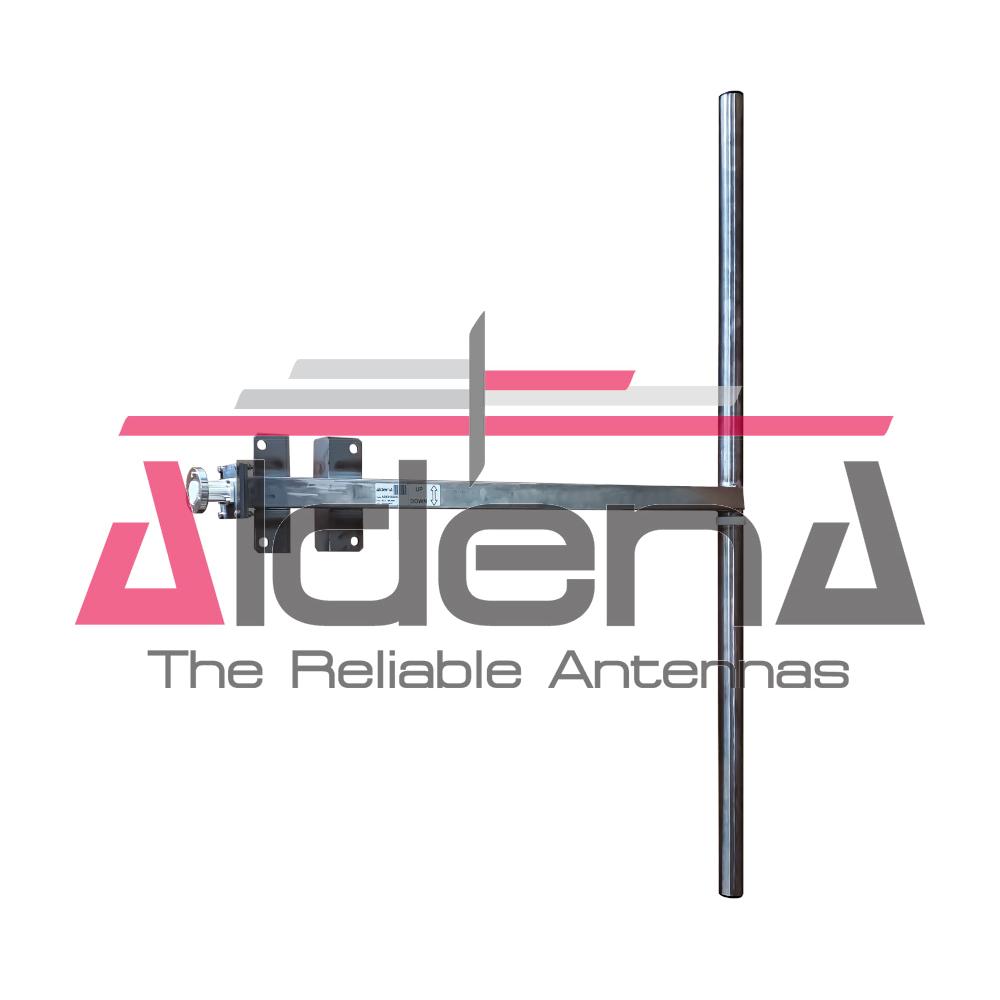

Descrição
Principais especificações técnicas
| Característica | Especificação |
|---|---|
| Tipo de antena | Dipolo de banda larga para emissão FM. |
| Banda de frequências | 87,5–108 MHz — VHF Banda II. |
| Polarização | Vertical. |
| Ganho nominal | 2,07 dBd / 4,27 dBi, segundo os valores indicados pelo fabricante. |
| Relação de ondas estacionárias — VSWR | ≤ 1,27:1. |
| Impedância | 50 Ω, não balanceada. |
| Diagrama de radiação | Classificado pelo fabricante como omnidirecional. |
| Abertura a meia potência | 70° no plano vertical — E e 222° no plano horizontal — H, a meio da banda. |
| Ligação à terra | Todas as partes metálicas, incluindo os condutores internos, ligadas à terra em corrente contínua. |
| Velocidade de sobrevivência ao vento | 220 km/h. |
Conectores e potência admissível
| Terminação da referência | Conector RF | Potência máxima por antena |
|---|---|---|
| 0 | N | 800 W RMS |
| 1 | DIN 7/16 fêmea | 3 000 W RMS |
| 2 | EIA 7/8″ | 5 000 W RMS |
| 2A | EIA 7/8″ a 90°, orientado para cima ou para baixo | 5 000 W RMS |
Estas opções de ligação estão disponíveis nas três versões de construção. A potência admissível deve ser associada à referência completa do produto, não apenas à designação genérica ADE.01.02.2XX.
Versões disponíveis
| Referência | Material da estrutura | Dimensões | Peso |
|---|---|---|---|
| ADE.01.02.21X | Alumínio | 1 340 × 1 010 × 50 mm | 6 kg. |
| ADE.01.02.22X | Aço galvanizado a quente | 1 340 × 1 010 × 50 mm | 9,6 kg. |
| ADE.01.02.23X | Aço inoxidável | 1 350 × 910 × 40 mm | 7 kg. |
Construção e instalação
A montagem é realizada diretamente na estrutura de suporte, com abraçadeiras incluídas para tubos de 60 a 114 mm de diâmetro. As três versões utilizam linhas internas em alumínio e conectores prateados.
Está disponível uma cobertura de proteção contra o gelo no ponto de alimentação, como opção. A pressurização é opcional nas versões em alumínio e aço inoxidável; a versão em aço galvanizado a quente não é pressurizável.
Integração em sistemas radiantes
A gama permite configurar sistemas com vários dipolos e distribuição de potência igual ou diferenciada entre elementos. O projeto pode incluir ajuste da inclinação do feixe e preenchimento de nulos no diagrama vertical, adequando o sistema aos objetivos de cobertura. O ganho e o diagrama finais dependem da configuração do conjunto, da alimentação dos elementos e das condições de montagem.
