Descrição
Principais especificações técnicas
| Característica | Especificação |
|---|---|
| Tipo de antena | Yagi FM de 2 elementos |
| Banda de frequências | 87,5–108 MHz — VHF Banda II |
| Polarização | Vertical ou horizontal mediante pedido |
| Ganho | 3,3 dBd / 5,45 dBi |
| VSWR | ≤ 1,28:1 |
| Impedância | 50 Ω, não balanceada |
| Diagrama de radiação | Direcional |
| Abertura a meia potência — plano E | 73° |
| Abertura a meia potência — plano H | 161° |
| Proteção contra descargas atmosféricas | Todas as partes metálicas, incluindo os condutores internos, ligadas à terra em corrente contínua |
| Pressurização | Não pressurizável |
| Velocidade de sobrevivência ao vento | 220 km/h |
Versões, conectores e potência admissível
A série está disponível em versões construídas em alumínio ou aço galvanizado a quente, com diferentes ligações RF e potências máximas:
| Referência | Construção | Conector RF | Potência máxima |
|---|---|---|---|
| ASR0202320 | Aço galvanizado a quente | N | 800 W RMS |
| ASR0202321 | Aço galvanizado a quente | DIN 7/16 fêmea | 3 000 W RMS |
| ASR0202322 | Aço galvanizado a quente | EIA 7/8″ | 5 000 W RMS |
| ASR0202322A | Aço galvanizado a quente | EIA 7/8″ a 90°, para cima ou para baixo | 5 000 W RMS |
| ASR0202311 | Alumínio | DIN 7/16 fêmea | 3 000 W RMS |
| ASR0202312 | Alumínio | EIA 7/8″ | 5 000 W RMS |
| ASR0202312A | Alumínio | EIA 7/8″ a 90°, para cima ou para baixo | 5 000 W RMS |

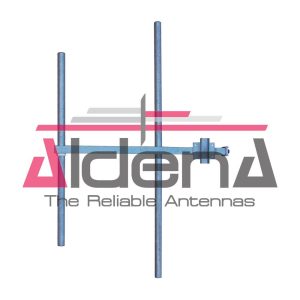

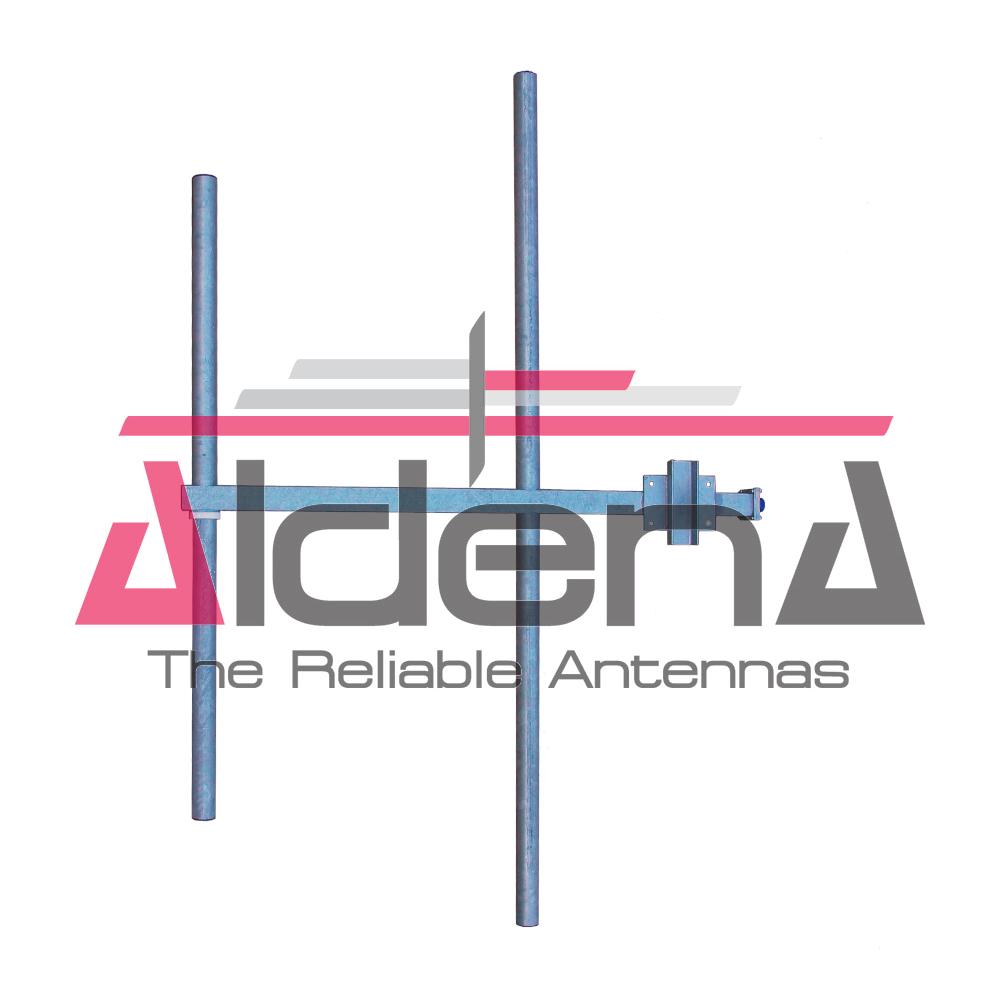

Construção e instalação
A antena pode ser fornecida com corpo em aço galvanizado a quente ou em alumínio, utilizando linhas internas em alumínio. As linhas e os conectores recebem acabamento prateado. A montagem é efetuada diretamente na estrutura de suporte, sendo fornecidas abraçadeiras para tubos com diâmetro entre 60 e 114 mm e um kit de segurança. Aldena Telecomunicazioni
Está igualmente disponível, como opção, um radome para proteção do ponto de alimentação contra formação de gelo, referência XRADE. Aldena Telecomunicazioni
Características mecânicas
| Característica | Valor |
|---|---|
| Dimensões | 1 850 × 1 280 × 50 mm |
| Peso — versão aço galvanizado | 15 kg |
| Peso — versão alumínio | 8 kg |
| Superfície ao vento — frontal | 0,09 m² |
| Superfície ao vento — lateral | 0,22 m² |
| Carga ao vento frontal a 160 km/h | 0,07 kN |
| Carga ao vento lateral a 160 km/h | 0,17 kN |
Integração em sistemas radiantes
A ASR.02.02.3XX pode ser utilizada isoladamente ou integrada em conjuntos com vários níveis e distribuição de potência igual ou diferenciada. A ALDENA permite desenvolver sistemas com diagramas de azimute e elevação personalizados, incluindo inclinação do feixe e preenchimento de nulos, de acordo com os requisitos de cobertura e proteção radioelétrica de cada instalação.
